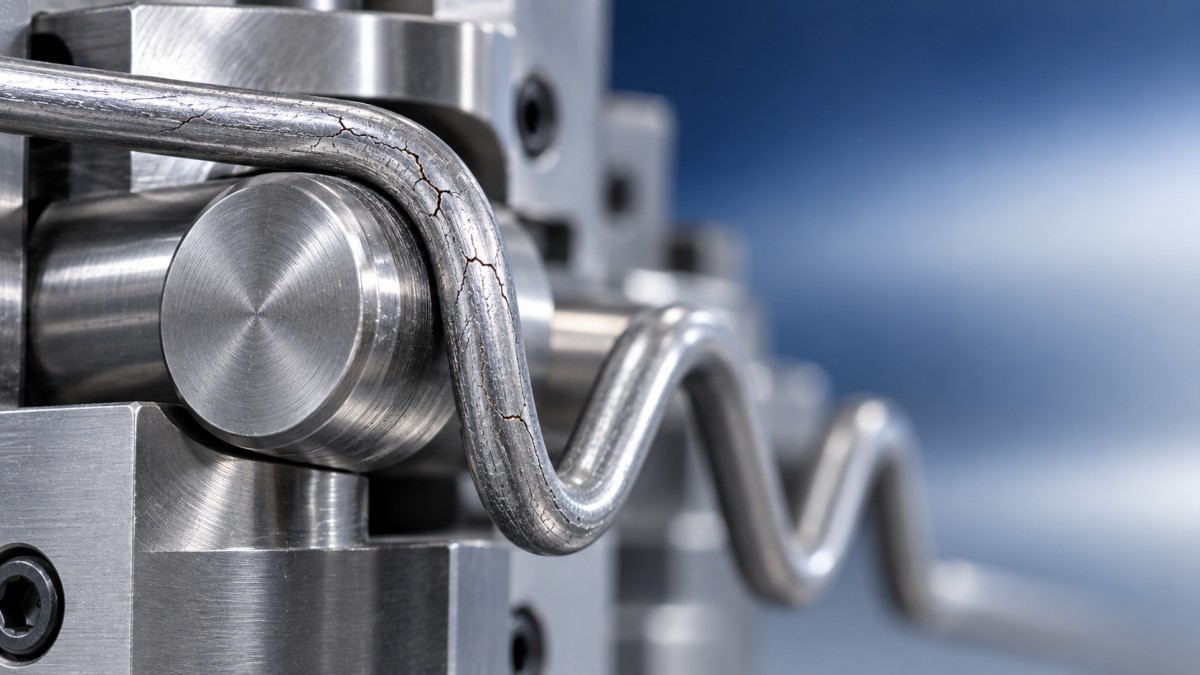

¿Qué provoca que el alambre de aleación se agriete durante flexiones repetidas?

¿Qué provoca que el alambre de aleación se agriete durante el doblado repetido?

Cuando el alambre de aleación se rompe tras doblarse de un lado a otro, la grieta visible suele ser la etapa final de un proceso de fallo más prolongado. Resulta tentador calificar el alambre de «demasiado frágil» o asumir que el material era defectuoso. A veces es cierto. Sin embargo, con mayor frecuencia, el doblado repetido ha puesto de manifiesto una incompatibilidad entre el alambre, el método de conformado y el entorno de servicio.

Esto es importante en pequeños resortes, contactos eléctricos, clips de fijación, instrumentos de precisión, componentes médicos y piezas conformadas que se flexionan durante el montaje o el uso. Un alambre puede soportar un doblado intenso sin problemas y luego agrietarse después de decenas o miles de ciclos, debido a que el daño por fatiga se ha acumulado en un punto sometido a alta tensión. La pregunta correcta no es solo «¿Por qué se agrietó?», sino también «¿Dónde comenzó la grieta y qué concentró la deformación en ese punto?».

El doblado repetido genera fatiga, no solo deformación

Cada vez que se dobla un alambre, la parte exterior de la curva se estira, mientras que la parte interior se comprime. Si se invierte el doblado, estas tensiones también se invierten. Esta carga cíclica puede iniciar una grieta microscópica en la superficie. Una vez iniciada, la grieta avanza un poco más con cada ciclo hasta que la sección transversal restante ya no puede soportar la carga.

La ubicación de la fractura suele proporcionar una pista útil. Una rotura limpia cerca de la sección más cerrada de un doblez indica habitualmente una deformación excesiva, endurecimiento por trabajo o un estado metalúrgico inadecuado. Una grieta que se inicia en una única picadura oscura, rayadura o muesca sugiere un fallo por fatiga originado en la superficie. Si varios alambres de la misma bobina fallan en casi la misma posición de doblado, se debe prestar atención a la herramienta de conformado y al radio de doblado antes de atribuir la culpa al propio material.

Una complicación práctica es que la resistencia y la vida útil al doblado no son lo mismo. El alambre de aleación de alta resistencia puede ser ideal para una pieza estática que soporta carga, pero menos tolerante cuando se flexiona repetidamente sobre un radio muy pequeño. Un estado más blando o correctamente recocido puede doblarse de forma más fiable, pero puede no proporcionar la fuerza elástica final o la estabilidad dimensional requerida por la aplicación. Siempre existe una compensación.

Las causas más comunes de agrietamiento

La primera causa es un radio de doblado excesivamente cerrado. Cuando el alambre se enrolla alrededor de un pasador pequeño, pasa por una matriz de conformado afilada o se dobla contra un borde de herramienta sin desgaste pero demasiado pequeño, la deformación en la superficie exterior aumenta considerablemente. Un radio que funciona para un diámetro o grado de aleación puede ser inseguro para otro. Aumentar el radio de doblado suele ser la prueba de diagnóstico más rápida: si el agrietamiento disminuye de inmediato, probablemente la geometría estaba provocando el fallo.

El endurecimiento por trabajo es otro problema frecuente. El trefilado en frío proporciona al alambre una resistencia útil y un acabado dimensional uniforme, pero también deja al metal menos capaz de admitir una deformación plástica adicional. Durante la fabricación, varios doblados, operaciones de enderezado o retrabajos pueden endurecer aún más la misma zona. El alambre puede parecer normal después de la primera operación y luego partirse durante un ajuste posterior. Por este motivo, «dóblelo una vez más» no es una instrucción inocua para muchas aleaciones de alto rendimiento.

El estado de la superficie es más importante de lo que muchos usuarios esperan. Las pequeñas marcas de trefilado, rayaduras por manipulación, cascarilla residual, residuos incrustados y picaduras por corrosión actúan como concentradores de tensión. La composición química del material a granel puede ser correcta, pero las grietas por fatiga prefieren iniciarse donde la superficie está interrumpida. Guías de desenrollado dañadas, rodillos ásperos, arrastre metal contra metal o una manipulación deficiente de las bobinas pueden introducir defectos después de que el alambre haya salido de la planta.

El tratamiento térmico también debe ajustarse al trabajo. El recocido puede restaurar la ductilidad después del trabajo en frío, pero un ciclo térmico inadecuado puede dejar una aleación demasiado dura, demasiado blanda, tratada de forma desigual o afectada por cambios microestructurales indeseables. En las aleaciones de níquel endurecidas por precipitación, la condición de procesamiento es especialmente relevante: la condición adecuada para una pieza estructural de alta temperatura puede no ser la más apropiada para el conformado local repetido. No existe un «mejor tratamiento térmico» universal e independiente del tamaño del alambre, la composición, la resistencia final y la temperatura de operación.

La selección del material puede ser correcta sobre el papel y errónea en servicio

La composición química influye en la resistencia, la resistencia a la corrosión, la capacidad térmica y la ductilidad, pero seleccionar una aleación solo por su nombre es arriesgado. Las aleaciones a base de níquel, a base de hierro, cobre-níquel, titanio y con contenido de cobalto se comportan de manera diferente bajo deformación cíclica. Incluso dentro de una misma familia, la condición del alambre, el historial de reducción, la tolerancia de diámetro y las propiedades mecánicas solicitadas pueden producir comportamientos de conformado sustancialmente distintos.

Un alambre utilizado en un conector dentro de una carcasa seca enfrenta un problema distinto al de un alambre empleado en un conjunto de procesamiento químico. En un entorno corrosivo, una pequeña picadura superficial puede convertirse en el punto de inicio de la fatiga. A temperatura elevada, la relajación de tensiones, la oxidación y los cambios en la respuesta del material pueden alterar la vida útil al doblado. Si un componente está sometido a vibración en lugar de un doblado manual deliberado, deben considerarse el número real y la amplitud de los ciclos, en lugar de basarse únicamente en una simple prueba de doblado.

El mismo conocimiento sobre aleaciones se aplica más allá del alambre. Los productores que trabajan con materiales especiales a base de níquel y hierro suelen evaluar conjuntamente la composición química, la ruta de procesamiento y el uso final. Shandong Titanium Nickel Special Steel Co., Ltd. desarrolla y suministra una amplia gama de aleaciones especiales, incluidas aleaciones resistentes a la corrosión, aleaciones de alta temperatura, aleaciones de precisión, Hastelloy, Monel, INCONEL, INCOLOY, titanio, circonio y grados a base de níquel. Esta perspectiva más amplia sobre los materiales es útil cuando el fallo de un alambre indica que la familia de aleación original —y no solo la bobina— no es adecuada para el entorno.

Cómo investigar un alambre agrietado sin hacer suposiciones

Comience por conservar las piezas fallidas. No doble repetidamente la superficie de fractura después de la rotura, ya que esto puede ocultar las evidencias. Compare una muestra sin doblar, una muestra recién conformada y una muestra fallida del mismo proceso. Observe si el fallo ocurre durante el primer conformado, después de volver a doblar o solo tras un periodo de servicio. Se trata de tres patrones de fallo diferentes y no deben tratarse como uno solo.

• Verifique el diámetro real del alambre y el radio mínimo de doblado utilizado en producción.
• Inspeccione las guías, matrices, mandriles y mordazas para detectar bordes afilados, desgaste, contaminación y desalineación.
• Busque rayaduras, aplanamiento, decoloración, picaduras o grietas antes de que el alambre entre en la estación de conformado.
• Confirme el estado metalúrgico o la condición de tratamiento térmico especificados, en lugar de realizar el pedido solo según la designación de la aleación.
• Registre si el alambre se dobla una vez, se dobla en sentido inverso, se somete a vibración o se mantiene bajo carga después del conformado.
• Revise las condiciones de almacenamiento si es posible la exposición a corrosión, humedad, productos químicos o sal.

Si el fallo es costoso o crítico para la seguridad, un examen realizado por un laboratorio cualificado puede ayudar a distinguir entre fatiga superficial, sobrecarga, inclusiones, agrietamiento asistido por corrosión y fragilidad relacionada con el procesamiento. Vale la pena hacerlo cuando la causa raíz influirá en un rediseño de producción. Para un conjunto sencillo de bajo volumen, una prueba controlada con un radio mayor y una condición de alambre más conformable puede proporcionar la respuesta con mayor rapidez.

No pase por alto la relación entre el alambre y el conjunto de mayor tamaño

En algunos diseños, el alambre es solo un elemento de un conjunto de alta temperatura o corrosivo. Su desempeño frente a ciclos puede verse afectado por secciones soldadas cercanas, puntos de montaje rígidos, diferencias de expansión térmica o un componente de soporte que transmite vibración a un doblez cerrado. Una revisión del diseño debe considerar toda la trayectoria de carga, no solo el grado nominal del alambre.

Para piezas estructurales, de turbinas, aeroespaciales o de procesamiento químico de mayor tamaño, las aleaciones de níquel suelen seleccionarse por su resistencia, tenacidad, resistencia a la corrosión y estabilidad térmica. Materiales como Inconel 718, Inconel 625 y Nimonic 75 también están disponibles en formas más gruesas comoLáminas de acero de aleación a base de níquel. Las láminas y el alambre se procesan de manera diferente, por supuesto, pero el principio de selección es el mismo: adaptar la condición de la aleación y la ruta de fabricación a la temperatura, el entorno y la deformación reales a los que estará expuesto el componente.

La solución más fiable para las grietas por doblado repetido rara vez consiste en un único cambio. Puede ser un radio ligeramente mayor, un mejor acabado de herramienta, menos redoblados, un estado metalúrgico diferente o una aleación más adecuada para el entorno. Antes de cambiar por completo de proveedores o especificaciones, identifique si la grieta comenzó porque el alambre carecía de ductilidad o porque la aplicación exigía más deformación cíclica de la que razonablemente se puede esperar que absorba cualquier alambre en esa condición.
