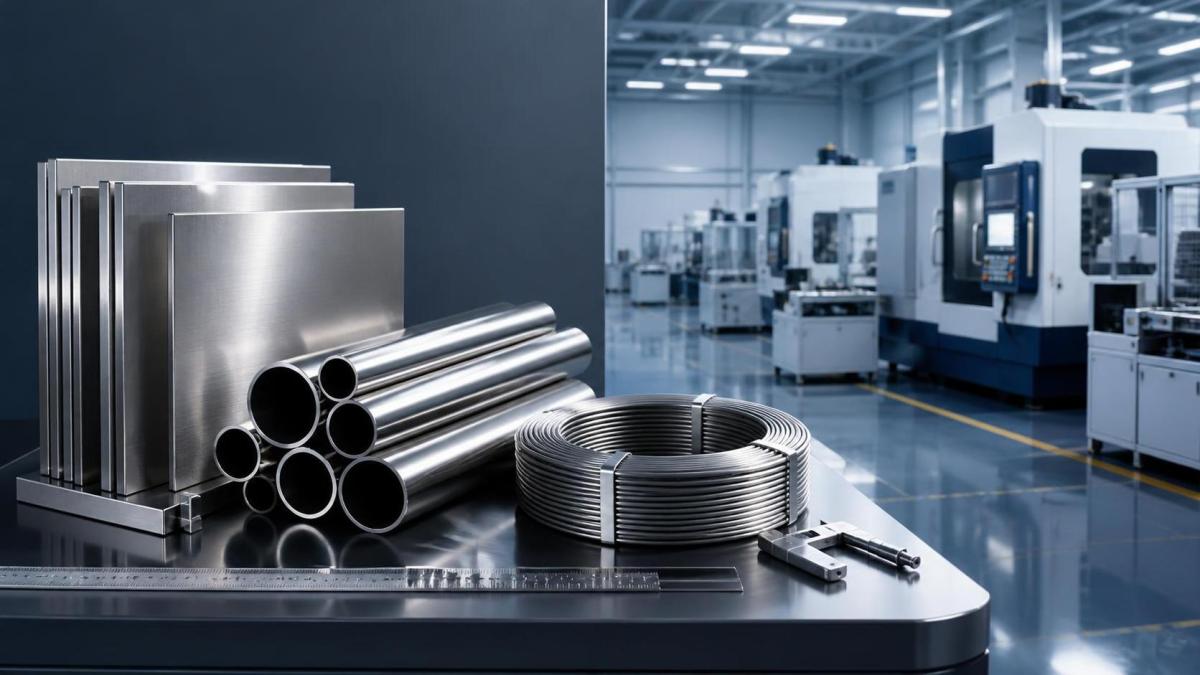

Guía de placas, láminas, tubos, barras y alambres de aleación de níquel

La placa, chapa, tubo, barra y alambre de aleación de níquel no son formas intercambiables de una misma decisión de compra. Pueden fabricarse con el mismo grado nominal, pero la ruta de fabricación, la tolerancia dimensional, el estado de la superficie, los requisitos de ensayo y los riesgos de fabricación posteriores pueden ser muy diferentes. Para compradores e ingenieros que trabajan en procesamiento químico, generación de energía, servicio marino, sector aeroespacial, petróleo y gas o equipos de alta temperatura, la forma del material suele ser tan importante como la designación de la aleación en el certificado.

La pregunta práctica rara vez es «¿Qué aleación de níquel es la mejor?». Normalmente es: ¿qué forma y grado de material pueden soportar esta combinación específica de temperatura, presión, exposición a cloruros, medios reductores, carga cíclica, soldadura y restricciones de mantenimiento sin generar costes o dificultades de fabricación innecesarios? Una respuesta sólida comienza por el entorno de servicio, no por un nombre de aleación conocido.

Por qué las aleaciones de níquel merecen una revisión más detallada

Las aleaciones a base de níquel se seleccionan cuando el acero inoxidable, el acero al carbono o el acero ordinario resistente al calor se acercan a sus límites. Su valor proviene de la capacidad de combinar resistencia a la corrosión, resistencia a la oxidación, resistencia a temperaturas elevadas y estabilidad metalúrgica. El cromo suele favorecer la resistencia a la oxidación y a la corrosión general; el molibdeno puede mejorar la resistencia en ácidos reductores y entornos con cloruros; el cobre es importante en determinadas aplicaciones de agua de mar y ácido fluorhídrico; el cobalto, el aluminio, el titanio y otros elementos añadidos pueden favorecer la resistencia a altas temperaturas o el comportamiento de endurecimiento por precipitación.

Esta amplia capacidad no debe confundirse con resistencia universal. Una aleación de níquel que funciona bien en gas oxidante caliente puede no ser la solución adecuada para ácido clorhídrico húmedo. Un grado seleccionado para agua de mar puede no mantener una resistencia adecuada en un sistema de escape de turbina. La selección del material debe tener en cuenta el medio real, los contaminantes, la concentración, la temperatura de operación, la presión, las condiciones de flujo, las hendiduras, los depósitos y los ciclos de parada.

En las compras, aquí es donde empiezan los errores costosos. Una especificación que simplemente indica «aleación de níquel» deja demasiado margen de interpretación. El grado, la forma del producto, la norma aplicable, las dimensiones, el estado, los ensayos, la trazabilidad y cualquier requisito complementario deben definirse antes de comparar cotizaciones.

Empiece por el entorno y luego elija la familia de aleación

Para aplicaciones condicionadas por la corrosión, las aleaciones de níquel-cromo-molibdeno se consideran con frecuencia para condiciones severas de ácidos, cloruros y productos químicos mixtos. Las aleaciones de níquel-cobre suelen ser relevantes para equipos marinos, sistemas de agua de mar y determinados medios químicos. Los grados de níquel-cromo-hierro se utilizan ampliamente cuando se necesita resistencia a la oxidación, resistencia térmica y un rendimiento razonable frente a la corrosión. Las aleaciones de níquel de alta temperatura se especifican más comúnmente para componentes de combustión, hornos, turbinas y aeroespaciales, donde la resistencia a la fluencia y a la fatiga térmica es importante.

La distinción entre resistencia a la corrosión y resistencia a altas temperaturas es especialmente importante. Una aleación puede resistir la oxidación a una temperatura elevada, pero perder resistencia mecánica útil bajo carga sostenida. Por el contrario, una aleación resistente endurecida por precipitación puede requerir un tratamiento térmico estrictamente controlado y ser menos tolerante durante la soldadura o los trabajos de reparación. La vida útil depende de toda la ventana operativa, y no de una sola propiedad principal.

Al evaluar las temperaturas de operación publicadas, considérelas un punto de partida, no una aprobación de diseño. Los límites pueden variar considerablemente según la composición de la aleación, el nivel de tensión, la atmósfera, la geometría del componente, los ciclos térmicos y el código de diseño aplicable. Para equipos críticos, las temperaturas finales, las tensiones admisibles y las hipótesis de corrosión deben verificarse con respecto a la norma pertinente y el cálculo de ingeniería.

Lo que cambia cada forma de producto en la práctica

La placa y la chapa se utilizan habitualmente para recipientes a presión, carcasas de intercambiadores de calor, revestimientos de reactores, componentes de depuradores, conductos, piezas de hornos y equipos químicos fabricados. La línea divisoria suele ser el espesor, aunque la convención comercial exacta varía según el proveedor y la norma. La selección de placas requiere atención a la tolerancia de espesor, la planitud, el examen ultrasónico cuando sea necesario, el estado de los bordes, el acabado superficial y la soldabilidad. Las secciones gruesas también generan mayor preocupación por las propiedades a través del espesor, el aporte térmico durante la soldadura y la disponibilidad de metales de aporte compatibles.

En el caso de la chapa, los detalles de fabricación suelen predominar. Los dobleces cerrados, la embutición profunda, el corte por láser, la estampación y las superficies arquitectónicas o de proceso pulidas pueden requerir un temple y acabado específicos. Un comprador no debe asumir que el material suministrado en condición recocida se comportará igual que un producto trabajado en frío en operaciones de conformado. El ancho de bobina, la calidad del borde cortado, la película protectora y la limpieza de la superficie también pueden afectar al rendimiento en la producción automatizada.

El tubo y la tubería son fundamentales para intercambiadores de calor, condensadores, sistemas de instrumentación, líneas de transferencia química, tubos radiantes de hornos y equipos offshore. La primera decisión es determinar si resulta adecuada una construcción sin costura o soldada. El tubo sin costura puede preferirse para determinadas aplicaciones de alta presión, alta integridad o corrosión crítica. El tubo soldado puede ser técnicamente adecuado y comercialmente atractivo en muchos servicios, pero la calidad de la soldadura, el tratamiento de la soldadura, los ensayos por corrientes inducidas, las pruebas hidrostáticas y el comportamiento frente a la corrosión de la junta deben ajustarse a la aplicación.

Las especificaciones de tubos deben indicar el diámetro exterior, el espesor de pared, la longitud, la rectitud, el temple, el estado de los extremos y los métodos de ensayo requeridos. En los intercambiadores de calor, evalúe también el comportamiento durante la expansión, la compatibilidad entre el tubo y la placa tubular, el riesgo de incrustación, la vibración y la posibilidad de corrosión por hendiduras. Seleccionar una excelente aleación para tubos no compensará un mal diseño del intercambiador ni una química del agua inadecuada.

La barra se utiliza generalmente para válvulas mecanizadas, sujetadores, ejes, componentes de bombas, accesorios, boquillas y elementos estructurales. En este caso, la maquinabilidad, la rectitud de la barra, la integridad ultrasónica, la estructura de grano y las propiedades mecánicas finales pueden ser decisivas. Algunas aleaciones de níquel de alta resistencia se endurecen rápidamente por deformación, lo que requiere herramientas adecuadas, parámetros de mecanizado estables y una planificación realista del tiempo de ciclo. Para pernos y piezas sometidas a presión, los compradores también deben confirmar si la certificación se refiere a la barra suministrada o al componente acabado y tratado térmicamente.

El alambre se utiliza en resortes, mallas, elementos de calentamiento por resistencia, consumibles de soldadura, sujetadores, cribas y componentes de precisión. Los requisitos del alambre suelen ser más sensibles a la uniformidad del diámetro, el rango de resistencia a la tracción, la ductilidad, la calidad de la bobina, la curvatura y helicidad, y el estado superficial. En aplicaciones de alambre fino, una variabilidad menor puede afectar al conformado automatizado o al rendimiento eléctrico. El alambre para soldadura debe ajustarse no solo a la aleación base, sino también al procedimiento de soldadura, al medio de servicio y a cualquier tratamiento térmico posterior a la soldadura.

Los nombres de grado no son suficientes para el control de compras

Dos ofertas pueden indicar el mismo grado de aleación y, sin embargo, diferir sustancialmente en su utilidad. Una puede proceder de una ruta de fusión controlada con trazabilidad completa e inspección por terceros; otra puede proporcionar solo un certificado químico básico. Ninguna es automáticamente incorrecta, pero no deben evaluarse como equivalentes cuando las consecuencias de una falla son elevadas.

Los certificados de ensayo de materiales deben revisarse considerando más aspectos que la química de la aleación. Verifique la forma del producto, el número de colada, las dimensiones, el estado, los resultados de ensayos mecánicos, la edición de la norma y si el certificado identifica resultados reales o solo declaraciones de conformidad. Cuando la aleación esté destinada a un sistema de presión regulado, un programa aeroespacial, un servicio relacionado con la energía nuclear o una planta química crítica para la seguridad, pueden ser necesarios documentos adicionales e inspección independiente. Los requisitos aplicables deben confirmarse con el propietario del código pertinente o la especificación del proyecto【Por verificar】.

La fabricación puede cambiar el rendimiento frente a la corrosión

Las aleaciones de níquel se compran con frecuencia por su resistencia a la corrosión y luego se debilitan por prácticas de fabricación deficientes. La contaminación por hierro procedente de herramientas de acero al carbono, residuos de esmerilado incrustados, colores de revenido cerca de las soldaduras, metal de aporte inadecuado, aporte térmico excesivo o limpieza incompleta pueden generar riesgos de corrosión localizada. Los talleres deben separar las herramientas cuando sea práctico, controlar los consumibles, utilizar procedimientos de soldadura cualificados y especificar métodos de limpieza o decapado adecuados para la aleación y el entorno de servicio.

La soldadura requiere especial atención. Muchas aleaciones de níquel son fácilmente soldables cuando los procedimientos se controlan adecuadamente, pero «soldable» no significa que sea aceptable cualquier metal de aporte, gas de protección o aporte térmico. Un metal de aporte puede seleccionarse para mantener la resistencia a la corrosión en el metal de soldadura, compensar la dilución o adaptarse a uniones disímiles. En medios agresivos, la soldadura y la zona afectada por el calor pueden convertirse en el área limitante de un componente que, por lo demás, está bien seleccionado.

El conformado y el mecanizado también deben planificarse desde el principio. Las aleaciones de níquel pueden requerir cargas de conformado mayores que los aceros inoxidables austeníticos, y su comportamiento de endurecimiento por deformación puede afectar a los radios de doblado, el recocido intermedio, el desgaste de herramientas y la estabilidad dimensional. Solicitar el menor precio inicial del material sin tener en cuenta el rendimiento de fabricación puede generar un mayor coste de la pieza terminada.

Dónde encaja la tira de alta temperatura

No todas las aplicaciones a temperatura elevada requieren una aleación totalmente a base de níquel. En aplicaciones como hornos industriales, intercambiadores de calor, equipos de generación de energía y determinados componentes aeroespaciales, la tira de aleación de alta temperatura a base de hierro puede ofrecer un equilibrio práctico entre resistencia térmica, resistencia a la oxidación, resistencia mecánica y coste del material. La composición, la temperatura, la carga, la atmósfera y la vida operativa esperada siguen siendo los factores determinantes.

Para piezas fabricadas de calibre fino, los compradores pueden comparar la chapa de aleación de níquel conTiras de acero de aleación de alta temperatura en espesores normalmente asociados a la producción de tiras, como de 0.1 mm a 3 mm. Algunos sistemas de aleaciones de alta temperatura se describen para servicio desde aproximadamente 650°C hasta 1000°C, pero el límite utilizable real depende en gran medida del grado y las condiciones de trabajo【Por verificar】. Esta comparación resulta útil cuando el riesgo principal es la oxidación y la deformación térmica, en lugar de una corrosión acuosa severa.

Suposiciones comunes que merecen un examen crítico

• «Un mayor contenido de níquel siempre significa mejor resistencia a la corrosión». El equilibrio de aleación importa más que el contenido de níquel por sí solo. El cromo, el molibdeno, el cobre y la química del servicio pueden cambiar el resultado.
• «Una aleación resistente a la corrosión elimina la necesidad de inspección». Las hendiduras, los depósitos, los defectos de soldadura, las zonas estancadas y las alteraciones del proceso todavía pueden provocar fallas.
• «El mismo grado se comporta igual en todas las formas». El espesor, el tratamiento térmico, el estado de la junta soldada, el acabado superficial y la ruta de fabricación afectan al comportamiento y a la fabricación.
• «La disponibilidad en stock demuestra la idoneidad». Las dimensiones fácilmente disponibles pueden ser comercialmente convenientes, pero técnicamente inadecuadas para el requisito de diseño.
• «Un certificado resuelve todas las cuestiones de calidad». La certificación es esencial, pero aún pueden ser necesarios la inspección de recepción, el control de identificación y los ensayos específicos de la aplicación.

Elabore la solicitud de cotización en torno al modo de falla real

Una RFQ útil describe la función del componente y las condiciones de servicio junto con la designación del material. Incluya el medio, la concentración cuando corresponda, las temperaturas normales y de perturbación, la presión, los ciclos previstos, las dimensiones, la forma del producto, la norma requerida, el estado de tratamiento térmico, los ensayos, el nivel de certificación, la cantidad, el plazo de entrega y cualquier requisito de mecanizado o corte. Cuando la aplicación final implique un servicio altamente corrosivo o de alta temperatura, identifique el modo de falla previsto: picaduras, corrosión por hendiduras, agrietamiento por corrosión bajo tensión, oxidación, carburización, fluencia, fatiga térmica o corrosión por erosión.

Esta información permite a los proveedores señalar si un grado solicitado es difícil de obtener en una forma determinada, si un sustituto necesita aprobación de ingeniería o si una familia de aleación diferente puede reducir el riesgo durante el ciclo de vida. También hace que las comparaciones de cotizaciones sean más significativas. El menor precio unitario de placa, tubo, barra o alambre rara vez representa el menor coste del proyecto cuando intervienen retrabajos, calificación retrasada, reparación de soldaduras o sustitución prematura.

Por lo tanto, la decisión de material más sólida no es una selección de catálogo. Es una correspondencia documentada entre el entorno, la química de la aleación, la forma del producto, la ruta de fabricación, el nivel de verificación y la vida útil esperada. Una vez definidas esas condiciones, la placa, chapa, tubo, barra y alambre de aleación de níquel se convierten en opciones de ingeniería manejables en lugar de incógnitas costosas.
